電源類型：端子式電源模塊
規格型號：ZXA50HA-220D15

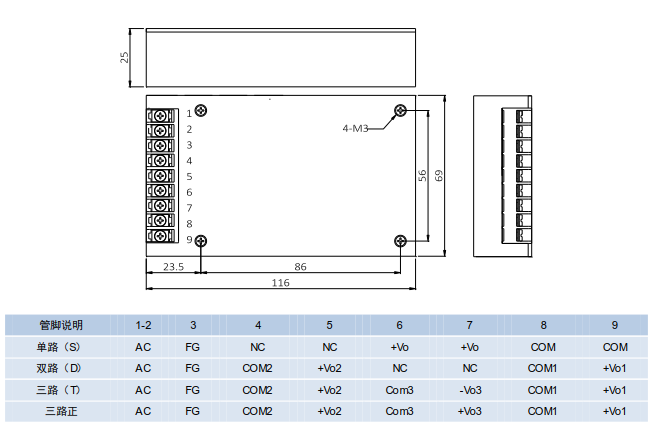

電源尺寸：116mmx69mm25mm
輸入電壓：85V-265VAC或120V-375VDC
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：30~100W
| 輸入特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 |
| 輸入電壓范圍 | 標稱220V | 165 | 220 | 265 | Vac | |
| 寬輸入范圍 | 85 | 110 | 265 | |||
| 輸入頻率 | 47 | 50 | 440 | Hz |
| 輸出特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 輸出電壓精度 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
| Vo2，Vo3 | ±2.0% | ±3.0% | |||||
| 源效應 | 滿載，輸入低端～高端 | Vo1 | ±0.2% | Vonom | 滿載 | ||
| Vo2，Vo3 | ±2.0% | ||||||
| 負載效應 | 標稱輸入電壓，20%～100%標稱負載 | Vo1 | ±0.5% | ±1.0% | Vonom | ||
| Vo2,Vo3 | ±3.0% | ±5.0% | |||||
| 負載瞬態響應 | 25%負載階躍 過沖幅度 | ±4.0% | Vonom | ||||
| 過沖恢復時間 | 200 | μS | |||||
| 啟動時間 | 輸入低端～高端 | 10 | Ms | ||||
| 輸出紋波與噪聲 | 20MHz BW,滿載 ，標稱輸入電壓 | Vo≤5V | 75 | mV | 同軸電纜測試法 峰峰值 |
||
| Vo≥24V | 200 | ||||||
| 其它 | 120 | ||||||
| 輸出短路保護 | 截止型，自恢復 | ||||||
| 溫度系數 | 滿載，標稱輸入電壓 | ±0.02% | /℃ | ||||
| 一般特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 隔離電壓 | 輸入、輸出之間 | 1500 | Vac | ||||
| 輸入與殼之間 | 1500 | ||||||
| 輸出與殼之間 | 500 | ||||||
| 隔離電阻 | 輸入、輸出及外殼之間 | 100 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作殼溫 | 自由空氣對流,不降額 | 工業級 | -25 | 85 | ℃ | 滿載 | |
| 軍品級 | -40 | 95 | ℃ | ||||
| 航天級 | -55 | 105 | ℃ | ||||
| 工作環境溫度 | 自由空氣對流,不降額 | 工業級 | -25 | 55 | ℃ | 滿載 | |
| 軍品級 | -40 | 70 | ℃ | ||||
| 航天級 | -55 | 85 | ℃ | ||||
| 存儲溫度 | 工業級 | -40 | 105 | ℃ | |||
| 軍品級 | -50 | 125 | ℃ | ||||
| 航天級 | -55 | 125 | ℃ | ||||
| 管腳焊接溫度 | 每個管腳焊接時間小于10S | 300 | ℃ | ||||
| 產品型 號 | 輸入電壓范圍(Vac) | 輸入電壓范圍(Vdc) | 標稱輸出電壓(Vdc) | 標稱輸出電流(A) | 輸出功率(W) | 效率(%) | |
| ZXA70HA-220S05 | 單路 | 165～265 85～265 |
120～375 | 5 | 14 | 70 | 78 |
| ZXA80HA-220S12 | 12 | 6.67 | 80 | 82 | |||
| ZXA80HA-220S24 | 24 | 3.33 | 80 | 84 | |||
| ZXA80HA-220S48 | 48 | 1.67 | 80 | 86 | |||
| ZXA30HA-220D0505 | 雙路隔離 | 165～265 85～265 |
120～375 | 5/5 | 3/3 | 30 | 78 |
| ZXA30HA-220D0512 | 5/12 | 4/1 | 30 | 79 | |||
| ZXA50HA-220D1515 | 15/15 | 1.67/1.67 | 50 | 82 | |||
| ZXA50HA-220D2424 | 24/24 | 1.04/1.04 | 50 | 85 | |||
| ZXA80HA-220D4848 | 48/48 | 0.83/0.83 | 80 | 86 | |||
| ZXA30HA-220D0512/050.5 | 雙路隔離 | 165～265 85～265 |
120～375 | 05/12 | 5/0.5 | 30 | 77 |
| ZXA30HA-220D0524/3.60.5 | 05/24 | 3.6/0.5 | 30 | 79 | |||
| ZXA50HA-220D1205/040.5 | 12/05 | 4/0.5 | 50 | 81 | |||
| ZXA80HA-220D1212/6.2/0.5 | 12/12 | 6.2/0.5 | 80 | 84 | |||
| ZXA80HA-220D2424/2.80.5 | 24/24 | 2.8/0.5 | 80 | 83 | |||
| ZXA30HA-220T05H12 | 三路隔離 | 165～265 85～265 |
120～375 | 5/±12 | 5/±0.2 | 30 | 78 |
| ZXA30HA-220T12V24 | 12/±24 | 1.3/±0.3 | 30 | 82 | |||
| ZXA30HA-220T05V24 | 5/±24 | 3/±0.25 | 30 | 79 | |||
| ZXA80HA-220T12U05 | 12/±5 | 6/±0.5 | 80 | 82 | |||
| ZXA80HA-220T05U05 | 5/±5 | 15/±0.5 | 80 | 80 | |||
