AC-DC電源模塊10-30W

電源類型：便裝式電源模塊
規格型號：ZXA10GA-220S3.3

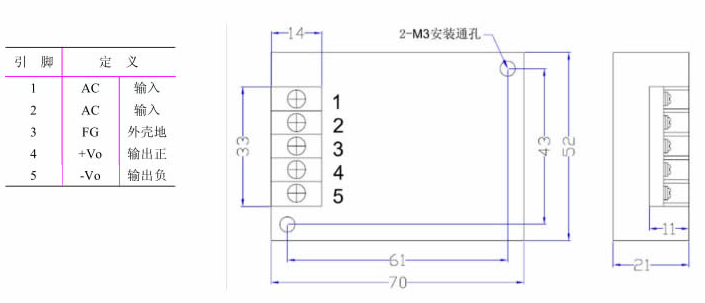

電源尺寸：70mmx52mmx21mm
輸入電壓：85V-265V或120-375VDC
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：10-30W

產品詳細

24V電源模塊

產品特點
■寬輸入電壓范圍，單雙路輸出
■典型轉換效率82%
■內置輸入濾波器
■尺寸:70*52*21（mm）

典型應用
■數字電路、軍工兵器
■工業控制、交通運輸
■電力裝置、無線通訊
■測量系統、艦船系統、科研實驗等

輸入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱220V	165	220	265	Vac
輸入電壓范圍	寬輸入范圍	85	220	265	Vac
輸入頻率		47	50	440	Hz

輸出特性	條件		最小	典型	最大	單位	備注
輸出電壓精度	Vo1			±0.5%	±1.0%	Vonom
輸出電壓精度	Vo2			±2.0%	±3.0%	Vonom
源效應	滿載，輸入低端～高端	Vo1		±0.2%	±0.5%	Vonom	滿載
源效應	滿載，輸入低端～高端	Vo2		±1.0%	±2.0%	Vonom	滿載
負載效應	標稱輸入電壓，20%～100%標稱負載	Vo1		±0.5%	±1.0%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載	Vo2		±3.0%	±5.0%	Vonom
負載瞬態響應	25%負載階躍過沖幅度				±4.0%	Vonom
負載瞬態響應	過沖恢復時間				200	μS
啟動時間	輸入低端～高端				10	Ms
輸出紋波與噪聲	20MHz BW,滿載，標稱輸入電壓	Vo≤5V			75	mV	同軸電纜測試法峰峰值
		Vo≥24V			200
		其它			120
輸出短路保護	截止型，自恢復
溫度系數	滿載，標稱輸入電壓				±0.02%	/℃

一般特性	條件		最小	典型	最大	單位	備注
隔離電壓	輸入、輸出之間		1000			Vac
	輸入與殼之間		1000
	輸出與殼之間		500
隔離電阻	輸入、輸出及外殼之間			100		MΩ
MTBF	MIL-HDBK-217(25℃)				600000	h
工作殼溫	自由空氣對流,不降額	工業級	-25		85	℃	滿載
		軍品級	-40		95	℃
		航天級	-55		105	℃
工作環境溫度	自由空氣對流,不降額	工業級	-25		55	℃	滿載
		軍品級	-40		70	℃
		航天級	-55		85	℃
存儲溫度		工業級	-40		105	℃
		軍品級	-50		125	℃
		航天級	-55		125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃

型號	輸入電壓范圍(Vac)	輸入電壓范圍(Vdc)	標稱輸出電壓(Vdc)	標稱輸出電流(A)	輸出功率（W）	效率(%)
ZXA10GA-220S3.3	165～265 85～265	200～375 120～375	3.3	3.00	10	80
ZXA10GA-220S05			5	2.00	10	78
ZXA20GA-220S09			9	2.22	20	80
ZXA20GA-220S12			12	1.67	20	82
ZXA20GA-220S15			15	1.33	20	82
ZXA20GA-220S18			18	1.11	20	85
ZXA30GA-220S3.3			3.3	6.00	30	75
ZXA30GA-220S05			5	6.00	30	78
ZXA30GA-220S09			9	3.00	30	80
ZXA30GA-220S18			18	1.66	30	85
ZXA30GA-220S24			24	1.25	30	78
ZXA30GA-220S28			28	1.07	30	80
ZXA30GA-220S48			48	0.625	30	82
ZXA20GA-220D3.3			±3.3	±3.03	20	75
ZXA20GA-220D05			±5	±2	20	78
ZXA20GA-220D15			±15	±0.67	20	82
ZXA20GA-220D28			±28	±0.36	20	80
ZXA20GA-220D48			±48	±0.21	20	82
ZXA30GA-220D3.3			±3.3	±7.58	50	75
ZXA30GA-220D05			±5	±3	30	78
ZXA30GA-220D09			±9	±1.45	30	80
ZXA30GA-220D24			±24	±0.625	30	78
ZXA30GA-220D28			±28	±0.53	30	80
ZXA30GA-220D48			±48	±0.31	30	82
